Sinota交錯式PFC超薄大功率電源

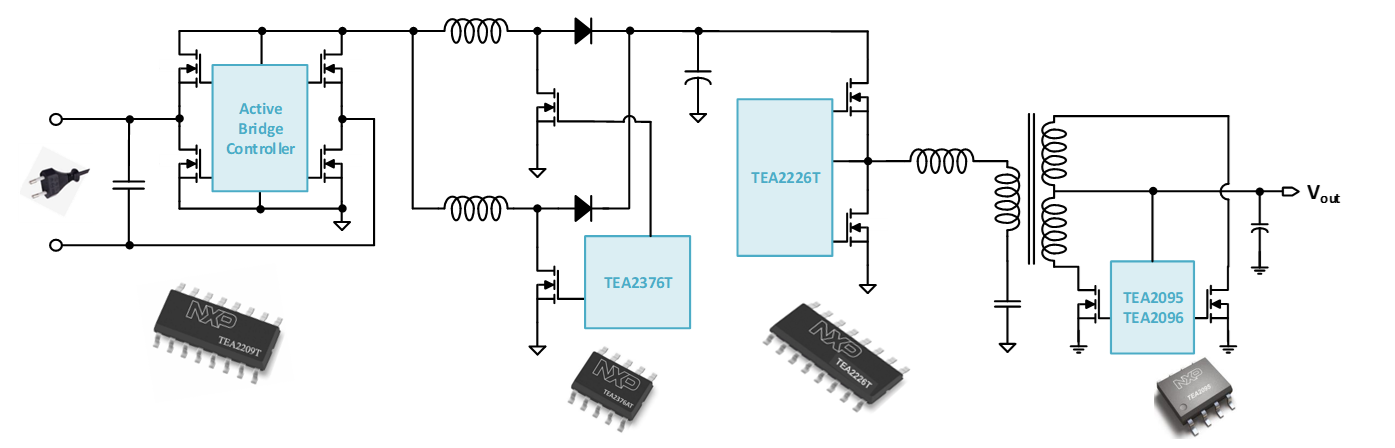

原理框圖：

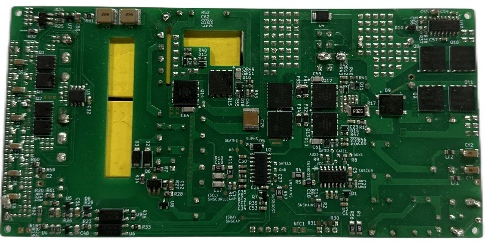

產品實物：

功能描述：

（1）輸入90Vac-264Vac，輸出28V/300W

（2）尺寸：158mm*77mm*13.8mm高(PCB板上10mm)

（3）效率95.5%（100%載）at 230Vac輸入，95% at 115Vac輸入

（4）PF>0.96 at 50%載（264Vac），>0.91 at 30%載（264Vac）

（5）空載功耗<150mW at 230Vac(方案中含有LDO*2，增加了待機功耗)

  (6)  采用NXP TEA2376+TEA2226+TEA2095+TEA2209

  (7) 采用英諾賽科GaN  INN650D080BS+ INN700D140C

應用領域：

1. PD charger&Adapter

2. TV power

3. LED lighting

4. Industrial power


---
